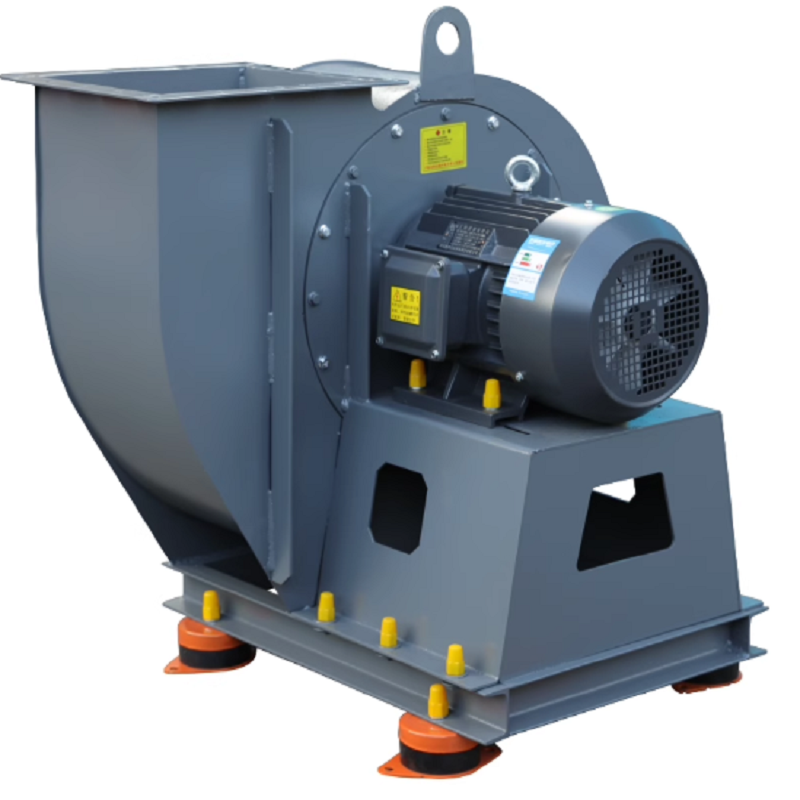

Prispôsobené odstredivé ventilátory získavajú popularitu pre špecializované priemyselné vzduchotechnické systémy

Priemyselná ventilácia je zriedka univerzálna aplikácia. Ventilátor, ktorý funguje dobre vo všeobecnom ventilačnom systéme, nemusí byť vhodný pre proces manipulujúci s abrazívnym prachom, korozívnymi plynmi, vzduchom s vysokou teplotou alebo neustále sa meniacimi tlakovými podmienkami. To je dôvod, prečo prispôsobené riešenia odstredivých ventilátorov získavajú pozornosť v špecializovaných priemyselných vzduchotechnických systémoch. Namiesto výberu štandardného modelu a snahy prispôsobiť systém okolo neho môžu inžinieri nakonfigurovať ventilátor podľa skutočného prietoku vzduchu, tlaku, teploty, materiálu a prevádzkových podmienok.

Prečo výber štandardného ventilátora nie je vždy dostatočný

V praktických projektoch je požadovaný prietok vzduchu len jednou časťou výberového procesu. Proces môže vyžadovať napríklad 30 000 m³/h vzduchu pri statickom tlaku 3 000 Pa, zatiaľ čo prepravovaný plyn môže dosiahnuť 180 °C a obsahovať jemný prach. Výber odstredivého ventilátora len na základe prietoku vzduchu môže mať za následok nedostatočný tlak, nadmernú spotrebu energie alebo predčasné opotrebovanie obežného kolesa.

Lepším prístupom je stanoviť úplný prevádzkový bod pred výberom zariadenia. Inžinieri by mali určiť prietok vzduchu, statický tlak, teplotu plynu, hustotu plynu, koncentráciu prachu, korozívnosť, prevádzkové hodiny a nadmorskú výšku inštalácie. Tieto parametre určujú konštrukciu obežného kolesa, výkon motora, konštrukciu skrine, usporiadanie hriadeľa, konfiguráciu ložísk a výber materiálu.

Dizajn obežného kolesa by mal zodpovedať procesu

Obežné koleso je jednou z najdôležitejších súčastí odstredivého ventilátora, najmä v aplikáciách zahŕňajúcich prach alebo častice. Spätne zakrivené lopatky sa často vyberajú tam, kde je prioritou energetická účinnosť a stabilná prevádzka, zatiaľ čo radiálne alebo vysokovýkonné lopatky môžu byť vhodnejšie pre vzduch zaťažený materiálom.

Zvážte napríklad systém zberu prachu, ktorý pracuje s rýchlosťou približne 25 000 m³/h pri 2 500 Pa. Ak vzduch obsahuje abrazívne častice, ľahké štandardné obežné koleso môže rýchlo erodovať lopatky. Prispôsobený dizajn môže používať hrubšie čepele, zosilnenú konštrukciu alebo materiály odolné voči opotrebovaniu v oblastiach s vysokým nárazom. Cieľom nie je jednoducho urobiť obežné koleso silnejšie; geometria lopatky musí stále udržiavať prijateľnú aerodynamickú účinnosť.

Výber materiálu môže určiť životnosť

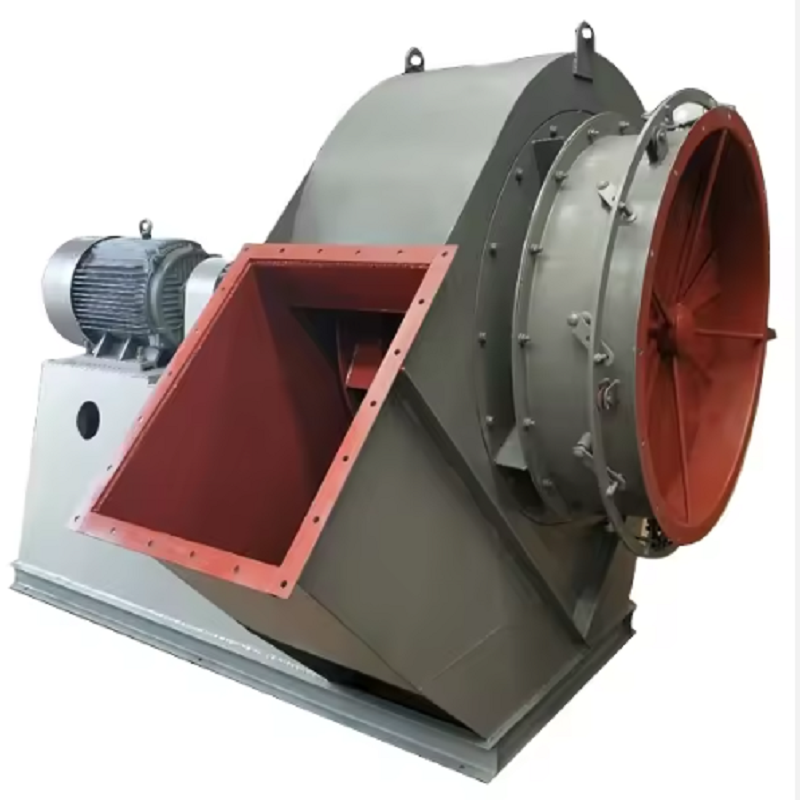

Výber materiálu sa stáva kritickým, keď odstredivý ventilátor pracuje s korozívnymi plynmi alebo vzduchom s vysokou teplotou. Uhlíková oceľ môže postačovať na bežné vetranie, ale aplikácie zahŕňajúce chemické výpary, vlhkosť alebo agresívne plyny môžu vyžadovať nerezovú oceľ alebo špeciálne nátery.

Pri vysokoteplotných aplikáciách musia inžinieri zvážiť viac ako len materiál plášťa. Roztiahnutie hriadeľa, teplota ložísk, usporiadanie tesnení, konfigurácia spojky a umiestnenie motora môžu ovplyvniť spoľahlivosť. V jednej typickej aplikácii výfuku z pece môže premiestnenie motora preč z prúdu horúceho plynu a použitie vhodného usporiadania na chladenie hriadeľa výrazne znížiť prenos tepla do ložísk.

Prípadová štúdia: Zlepšenie systému odsávania prachu

Vo výrobnom závode bol prevádzkovaný systém odsávania prachu, kde existujúci ventilátor často zaznamenával vibrácie a klesal prietok vzduchu. Pôvodná jednotka bola vybraná podľa požiadavky na nominálny prietok vzduchu, ale skutočný proces obsahoval viac abrazívneho prachu, ako sa pôvodne očakávalo.

Kontrola ukázala, že hromadenie prachu a nerovnomerné opotrebovanie zmenili vyváženie obežného kolesa. Namiesto jednoduchej výmeny motora technický tím skontroloval celý prevádzkový stav. Náhradný odstredivý ventilátor bol navrhnutý s vhodnejšou konfiguráciou obežného kolesa, zosilnenými oblasťami opotrebovania, zlepšeným prístupom na čistenie a motorom dimenzovaným na skutočný odpor systému.

Po inštalácii zariadenie zaznamenalo stabilnejšie prúdenie vzduchu a výrazne znížilo vibrácie. Ešte dôležitejšie je, že intervaly údržby sa dali ľahšie predvídať, pretože ventilátor bol navrhnutý podľa skutočných podmienok zaťaženia prachom a nie podľa teoretického prevádzkového bodu čistého vzduchu.

Tlaková strata by sa mala vypočítať pred konečným výberom

Jednou z bežných chýb pri projektoch ventilátorov je výber zariadenia podľa prietoku vzduchu a podceňovanie odporu systému. Odstredivý ventilátor musí prekonať celkovú tlakovú stratu, ktorú vytvárajú potrubia, kolená, filtre, klapky, výmenníky tepla, cyklóny, práčky a ďalšie komponenty.

Praktický výpočet by mal zahŕňať statické aj dynamické straty. Ak systém vyžaduje 20 000 m³/ha vypočítaný odpor je 2 800 Pa, výber ventilátora s výkonom 20 000 m³/ha 2 000 Pa problém nevyrieši. Ventilátor môže pracovať mimo určeného bodu, čo má za následok nedostatočné prúdenie vzduchu alebo nestabilnú prevádzku.

Pri projektoch modernizácie by mali inžinieri merať skutočný diferenčný tlak všade tam, kde je to možné, namiesto toho, aby sa úplne spoliehali na staré konštrukčné dokumenty. Merania v teréne môžu odhaliť upchaté filtre, poddimenzované potrubia, čiastočne uzavreté klapky alebo iné skryté zdroje odporu.

Prispôsobenie môže tiež znížiť spotrebu energie

Prispôsobenie nemusí nutne znamenať drahší ventilátor s nižšími prevádzkovými nákladmi. Správne aerodynamické prispôsobenie môže skutočne znížiť spotrebu energie odstredivého ventilátora počas jeho životnosti.

Predpokladajme, že priemyselný ventilátor beží 8 000 hodín ročne a vyžaduje 75 kW v normálnom prevádzkovom bode. Už zníženie priemernej spotreby o 5 kW predstavuje približne 40 000 kWh ročnej úspory elektrickej energie. Pri nákladoch na elektrinu 0,10 USD za kWh to predstavuje približne 4 000 USD ročne.

To je dôvod, prečo by sa účinnosť ventilátora mala posudzovať s použitím celého prevádzkového cyklu, a nie iba nákupnej ceny. O niečo drahší ventilátor môže poskytnúť rýchlejšiu návratnosť investície, ak pracuje bližšie k bodu svojej najlepšej účinnosti a vyhýba sa zbytočnému vytváraniu tlaku.

Mala by sa zvážiť prevádzka s premenlivou rýchlosťou

Mnoho priemyselných procesov nefunguje pri konštantnej požiadavke na prúdenie vzduchu. V týchto prípadoch môže pohon s premenlivou frekvenciou umožniť odstredivému ventilátoru upraviť rýchlosť podľa skutočných požiadaviek procesu.

Napríklad, ak ventilačný systém vyžaduje plné prúdenie vzduchu iba počas špičkovej produkcie, nepretržitý chod ventilátora pri maximálnej rýchlosti plytvá energiou. Zníženie otáčok ventilátora počas období s nižšou potrebou môže poskytnúť značné úspory, pretože výkon ventilátora sa za porovnateľných podmienok mení približne s kubickou rýchlosťou otáčania.

Netreba však slepo pridávať reguláciu otáčok. Stratégiu riadenia ventilátora, motora, pohonu, ložísk a systému je potrebné vyhodnotiť spoločne. Prevádzkový rozsah musí tiež zostať v rámci výkonu odporúčaného výrobcom.

Hluk a vibrácie sú súčasťou dizajnu

Hluk je ďalším faktorom, ktorý sa niekedy ignoruje až po inštalácii. Prispôsobený odstredivý ventilátor môže zahŕňať opatrenia, ako je optimalizovaná geometria lopatiek, vhodná rýchlosť otáčania, flexibilné pripojenia, izolácia vibrácií a akustická úprava.

Vibrácie treba riešiť aj pri zdroji. Počas uvádzania do prevádzky by mali technici skontrolovať zarovnanie hriadeľa, vyváženie obežného kolesa, stav ložísk, tuhosť základov a zarovnanie spojky. Ak sa na skrini ventilátora merajú vibrácie, je užitočné porovnať hodnoty pri rôznych rýchlostiach a nie predpokladať, že problém vyrieši výmena ložísk.

Prístup k údržbe by mal byť navrhnutý vopred

Ventilátor, ktorý funguje dobre, ale je náročný na údržbu, sa môže časom predražiť. Pre priemyselné aplikácie môžu prispôsobené konštrukcie odstredivých ventilátorov zahŕňať kontrolné dvierka, odtokové body, vymeniteľné opotrebiteľné platne, prístup k mazivu, delené kryty a ďalšie funkcie založené na požiadavkách na údržbu.

Pre aplikácie na manipuláciu s prachom je obzvlášť cenný ľahký prístup k obežnému kolesu. Technici by mali byť schopní kontrolovať nánosy a opotrebovanie bez úplnej demontáže jednotky. To znižuje prestoje pri údržbe a robí kontrolu na základe stavu praktickejšou.

Čo by mali inžinieri poskytnúť pri objednávaní prispôsobeného ventilátora

Aby sa predišlo zbytočným redizajnom, zákazníci by mali pred vyžiadaním cenovej ponuky poskytnúť čo najviac prevádzkových informácií. Technická špecifikácia by mala obsahovať minimálne:

Požadovaný prietok vzduchu, najlepšie v m³/h, m³/s alebo CFM

Statický tlak alebo celkový tlak

Teplota plynu

Hustota plynu, keď sa výrazne líši od štandardného vzduchu

Koncentrácia prachu a charakteristiky častíc

V prípade potreby zloženie korozívneho plynu

Požadované prevádzkové hodiny

Nadmorská výška inštalácie

Požiadavky na napájanie a motor

Vnútorná alebo vonkajšia inštalácia

Smer otáčania a orientácia výboja

Priestorové obmedzenia

Požiadavky na hluk

Platné normy alebo požiadavky na certifikáciu

S týmito parametrami môže výrobca zvoliť vhodnú konfiguráciu odstredivého ventilátora namiesto spoliehania sa na predpoklady.

Prispôsobenie by malo vyriešiť špecifický technický problém

Účelom prispôsobenia nie je pridať zbytočné funkcie. Dobrý prispôsobený odstredivý ventilátor by mal spĺňať jasne definované prevádzkové požiadavky: vyšší tlak, abrazívne materiály, korozívne plyny, zvýšená teplota, obmedzený priestor na inštaláciu, nižšia spotreba energie, jednoduchšia údržba alebo lepšia spoľahlivosť.

Pred dokončením návrhu by mali inžinieri porovnať navrhovanú krivku ventilátora so skutočnou krivkou systému a overiť výkon motora, pracovný bod, účinnosť a bezpečnostnú rezervu. Pre kritické aplikácie môže továrenské testovanie výkonu a testovanie vibrácií poskytnúť dodatočnú istotu pred odoslaním.

Keď sa priemyselné procesy stanú špecializovanejšími, bude pri úprave vzduchu naďalej zohrávať dôležitú úlohu prispôsobená konštrukcia ventilátorov. Najúčinnejším prístupom je začať s podmienkami procesu, vypočítať skutočné systémové požiadavky a potom nakonfigurovať odstredivý ventilátor podľa týchto požiadaviek. Táto metóda môže na začiatku vyžadovať viac inžinierskej práce, ale môže zabrániť bežným problémom, ako je nedostatočné prúdenie vzduchu, nadmerná spotreba energie, predčasné opotrebovanie a opakovaná údržba neskôr počas životnosti zariadenia.
