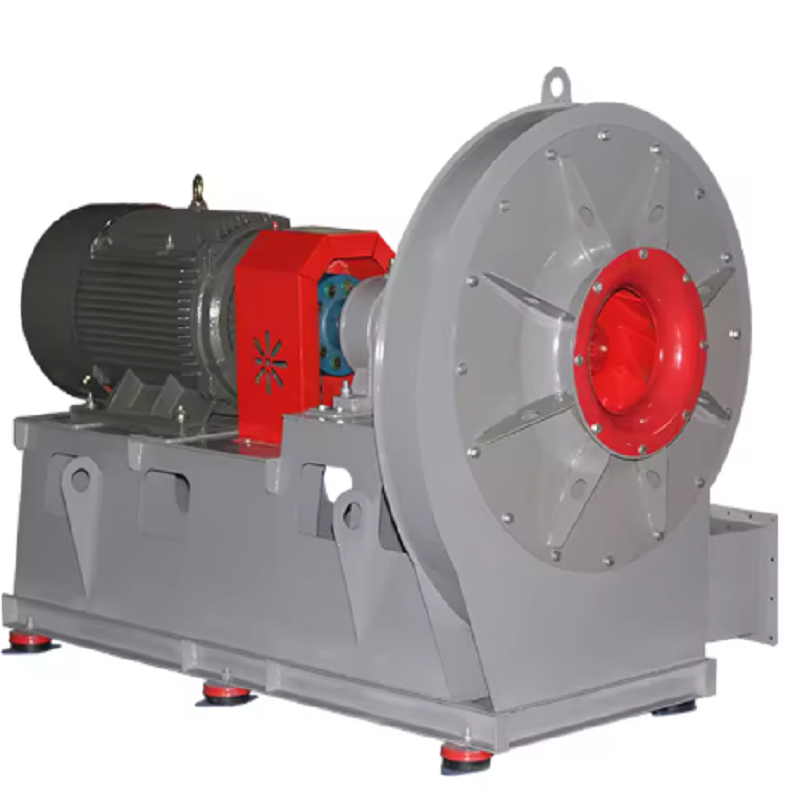

Sprievodca výberom vysokoteplotného odstredivého ventilátora pre priemyselné aplikácie

Úvod: Prečo záleží na správnom výbere

Vo vysokoteplotných priemyselných procesoch výber ventilátora priamo ovplyvňuje efektivitu výroby, bezpečnosť zariadení a prevádzkové náklady. Štandardný odstredivý ventilátor môže fungovať dobre za normálnych podmienok, ale keď je vystavený nepretržitým vysokým teplotám, korozívnym plynom alebo veľkému zaťaženiu prachom, môže rýchlo trpieť deformáciami, zlyhaním ložísk a zníženým výkonom prúdenia vzduchu. Výber správneho vysokoteplotného odstredivého ventilátora vyžaduje podrobné vyhodnotenie prevádzkovej teploty, zloženia plynu, tlakových požiadaviek a mechanického dizajnu.

Priemyselné odvetvia ako oceliarne, sklárska výroba, výroba cementu, pece, kotly a zariadenia na tepelné spracovanie často fungujú v extrémnych podmienkach. V týchto aplikáciách nie je ventilátor iba zariadením na pohyb vzduchu; je kritickým komponentom, ktorý udržuje účinnosť spaľovania, výkon výfukových plynov a stabilitu procesu.

1. Pred výberom vysokoteplotného odstredivého ventilátora sa oboznámte s prevádzkovými podmienkami

Prvým krokom pri výbere vysokoteplotného odstredivého ventilátora je presné definovanie pracovného prostredia. K mnohým poruchám ventilátorov dochádza preto, že skutočné prevádzkové podmienky sa líšia od pôvodných konštrukčných parametrov.

Medzi kľúčové parametre, ktoré by sa mali potvrdiť, patria:

Teplota plynu

Objem prietoku vzduchu (m³/h alebo CFM)

Požiadavka na statický tlak (Pa alebo mmH₂O)

Hustota plynu

Koncentrácia prachu

Chemické zloženie výfukových plynov

Nepretržitá alebo prerušovaná prevádzka

Napríklad pec na tepelné spracovanie ocele môže vytvárať výfukové plyny s teplotou 450 °C s jemnými časticami oxidu kovu. Ak je nainštalovaný konvenčný ventilátor, obežné koleso sa môže tepelne roztiahnuť, čo spôsobí nerovnováhu a vibrácie. V tomto prípade je potrebný vysokoteplotný odstredivý ventilátor navrhnutý s tepelne odolnými materiálmi a zosilnenými konštrukciami obežného kolesa.

Počas skutočného hodnotenia projektu by inžinieri nemali brať do úvahy len maximálnu teplotu, ale aj rozsah prevádzkových teplôt. Ventilátor, ktorý beží nepretržite pri 400 °C, vyžaduje iný dizajn v porovnaní s ventilátorom, ktorý je krátkodobo vystavený teplote 600 °C.

2. Výber materiálu a konštrukčný návrh

Výber materiálu je jedným z najdôležitejších faktorov ovplyvňujúcich životnosť vysokoteplotného odstredivého ventilátora. Obežné koleso, plášť, hriadeľ a chladiace komponenty musia odolať tepelnému namáhaniu počas dlhodobej prevádzky.

Bežné výbery materiálov zahŕňajú:

Uhlíková oceľ

Vhodné pre aplikácie so strednou teplotou, kde sú teploty plynu všeobecne nižšie ako 300 °C. Poskytuje dobrú mechanickú pevnosť, ale má obmedzenú odolnosť proti tepelnej deformácii.

Nerezová oceľ

Používa sa v aplikáciách zahŕňajúcich vysoké teploty a korozívne plyny. Typy nehrdzavejúcej ocele ako SS304 a SS316 sa bežne vyberajú pre chemické spracovanie a výfukové systémy.

Tepelne odolná legovaná oceľ

Pre extrémne aplikácie nad 500 °C sú často potrebné tepelne odolné zliatinové materiály na udržanie mechanickej pevnosti.

Praktický príklad pochádza z keramického závodu. Pôvodný výfukový systém používal štandardný oceľový ventilátor pracujúci pri 380°C. Po šiestich mesiacoch sa na obežnom kolese vyvinuli trhliny v dôsledku opakovaných cyklov zahrievania a chladenia. Náhradným riešením bol vysokoteplotný odstredivý ventilátor so zosilneným spätne zakriveným obežným kolesom, vysokoteplotnými ložiskami a konštrukciou chladenia hriadeľa. Servisný interval sa zvýšil z niekoľkých mesiacov na viac ako dva roky.

3. Návrh obežného kolesa a riadenie tepelnej rozťažnosti

Obežné koleso je hlavnou rotačnou súčasťou vysokoteplotného ventilátora. Nesprávna konštrukcia obežného kolesa môže mať za následok vibrácie, stratu účinnosti a neočakávané vypnutia.

Pri výbere vysokoteplotného odstredivého ventilátora by mali inžinieri posúdiť:

Priemer obežného kolesa

Tvar čepele

Rýchlosť otáčania

Bilančný stupeň

Príspevok na tepelnú rozťažnosť

Často sú preferované dozadu zakrivené lopatky, pretože poskytujú vyššiu účinnosť a stabilnú prevádzku pri premenlivom zaťažení. Dopredu zakrivené lopatky môžu ponúkať vyšší prietok vzduchu pri nízkom tlaku, ale vo všeobecnosti sú menej vhodné pre náročné vysokoteplotné aplikácie.

Napríklad vo výfukovom systéme kotla na biomasu môže prevádzková teplota kolísať medzi 250 °C a 450 °C. Správne navrhnutý vysokoteplotný odstredivý ventilátor musí umožniť, aby sa obežné koleso počas zahrievania rozťahovalo bez kontaktu s plášťom. Inžinieri si zvyčajne rezervujú dilatačnú vôľu a vykonávajú dynamické vyváženie po výpočtoch tepelného namáhania.

4. Chladenie ložísk a ochrana hriadeľa

Porucha ložísk je jedným z najčastejších problémov pri aplikáciách vysokoteplotných ventilátorov. Aj keď obežné koleso vydrží vysoké teploty, nadmerný prenos tepla cez hriadeľ môže poškodiť ložiská.

Spoľahlivý vysokoteplotný odstredivý ventilátor zvyčajne obsahuje:

Predĺžená konštrukcia hriadeľa

Chladiaci kotúč alebo štruktúra chladenia vzduchom

Vysokoteplotné mazivo

Vodou chladené puzdro ložiska (pre extrémne podmienky)

Napríklad aplikácia odsávania z pece vyžadovala nepretržitú prevádzku pri 550 °C. Pôvodný ventilátor mal každé tri mesiace poruchy ložísk, pretože teplo putovalo priamo z hriadeľa obežného kolesa do zostavy ložiska. Po modernizácii na vysokoteplotný odstredivý ventilátor s dlhším hriadeľom a chladiacim kolesom sa teplota ložiska výrazne znížila, čo umožňuje stabilnú 24-hodinovú prevádzku.

5. Prispôsobenie tlaku a prietoku vzduchu

Častou chybou je výber ventilátora len na základe teplotného hodnotenia. Správne navrhnutý vysokoteplotný odstredivý ventilátor musí tiež zodpovedať požiadavkám systému na prietok vzduchu a tlak.

Proces výberu by mal zahŕňať:

Vypočítajte požadovaný prietok vzduchu podľa požiadaviek procesu.

Zmerajte odpor systému z potrubí, filtrov, klapiek a zariadení.

Zvoľte prevádzkový bod ventilátora v blízkosti zóny s najvyššou účinnosťou.

Zvážte budúce rozšírenie systému.

Napríklad systém zberu prachu v továrni na spracovanie kovov vyžadoval prietok vzduchu 80 000 m³/h pri tlaku 3 500 Pa. Nízkotlakový ventilátor by mohol poskytnúť dostatočný prietok vzduchu, ale nedokázal prekonať odpor potrubia, čo malo za následok slabý výkon pri odstraňovaní prachu. Po jeho výmene za vysokoteplotný odstredivý ventilátor správnej veľkosti dosiahol systém stabilný sací výkon a zníženú spotrebu energie.

6. Postupy údržby na predĺženie životnosti ventilátora

Dokonca aj najlepšie navrhnutý vysokoteplotný odstredivý ventilátor vyžaduje správnu údržbu na udržanie výkonu.

Odporúčané postupy údržby zahŕňajú:

Pravidelné monitorovanie vibrácií

Náhle zvýšenie vibrácií zvyčajne indikuje nevyváženosť obežného kolesa, opotrebovanie ložísk alebo problémy s hriadeľom.

Kontrola obežného kolesa

Nahromadenie prachu na čepeliach môže spôsobiť nerovnováhu a znížiť účinnosť.

Monitorovanie teploty ložísk

Abnormálne zvýšenie teploty by sa malo okamžite vyšetriť.

Kontrola skrutiek a základov

Tepelné cyklovanie môže časom uvoľniť spojenia.

V jednom projekte priemyselnej pece rutinné kontroly vibrácií odhalili skorú nerovnováhu obežného kolesa spôsobenú nahromadením prachu. Čistenie a vyváženie obežného kolesa predišlo veľkej poruche a predišlo niekoľkodňovým výpadkom výroby.

7. Časté chyby pri výbere vysokoteplotného odstredivého ventilátora

Mnohé prevádzkové problémy sú spôsobené skôr nesprávnym výberom ako výrobnými chybami.

Medzi bežné chyby patria:

Výber ventilátora len podľa kapacity prietoku vzduchu

Ignorovanie zmien hustoty plynu pri vysokých teplotách

Použitie štandardných ložísk v prostredí s vysokou teplotou

Neberieme do úvahy korozívne plyny

Nedovoľuje priestor pre tepelnú rozťažnosť

Profesionálny výberový proces by mal zahŕňať spoluprácu medzi výrobcom ventilátora a systémovým inžinierom. Podrobné prevádzkové údaje pomáhajú zabezpečiť, aby bol vysokoteplotný odstredivý ventilátor navrhnutý podľa skutočných podmienok na mieste, a nie podľa všeobecných špecifikácií.

Záver

Výber správneho ventilátora pre extrémne priemyselné prostredia vyžaduje viac než len kontrolu teplotných limitov. Spoľahlivý vysokoteplotný odstredivý ventilátor musí kombinovať vhodné materiály, správnu konštrukciu obežného kolesa, efektívne metódy chladenia a presné prispôsobenie prietoku vzduchu a tlaku.

Správny dizajn ventilátora môže zlepšiť energetickú účinnosť, znížiť náklady na údržbu a zabrániť neočakávaným prestojom, či už ide o výfukové systémy pecí, kotly a chemické spracovateľské závody. Vyhodnotením reálnych prevádzkových podmienok a aplikáciou praktických inžinierskych princípov môžu firmy dosiahnuť dlhodobo stabilnú prevádzku aj v najnáročnejších vysokoteplotných prostrediach.
