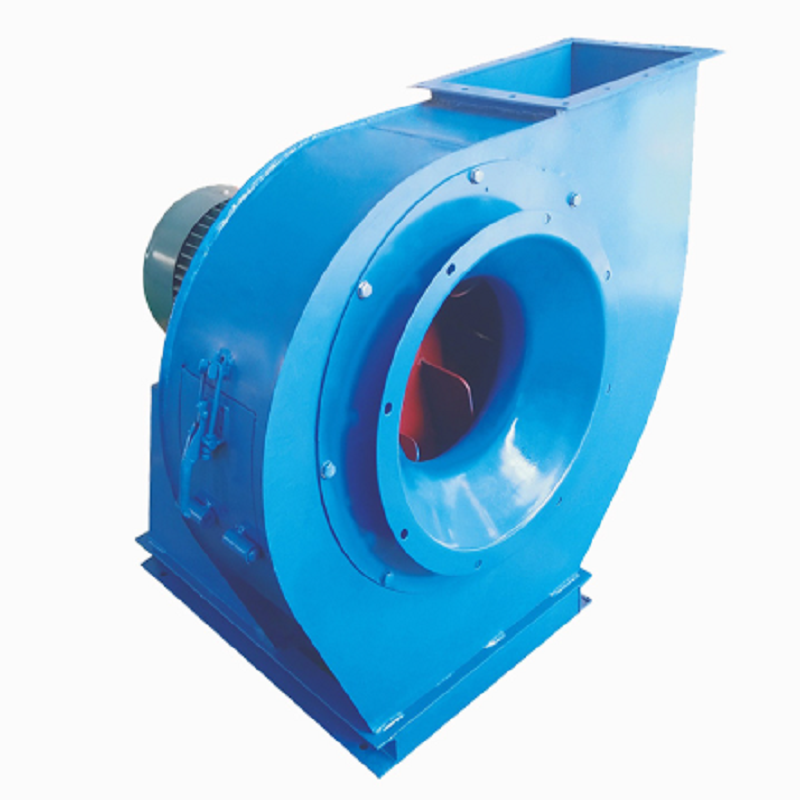

Prečo väčšina ventilačných systémov zlyhá a ako odstredivý ventilátor typu A rieši problém

Mnoho ventilačných systémov nezlyhá, pretože ventilátor je „zlý“ – zlyhávajú, pretože ventilátor nikdy nebol prispôsobený skutočným pracovným podmienkam. Dlhé potrubia, upchaté filtre, nahromadenie mastnoty a neočakávané zmeny odporu sú zvyčajne skutočnými príčinami kolapsu prúdenia vzduchu. V týchto situáciách sa správne zvolený odstredivý ventilátor typu A často stáva rozdielom medzi stabilným systémom a neustálou bolesťou hlavy pri údržbe.

Prvá vec, ktorú treba pochopiť, je, že samotné hodnotenie prietoku vzduchu je zavádzajúce. Mnoho kupujúcich si vyberá zariadenie na základe m³/h na katalógovom liste, ale v reálnych systémoch je výkon určujúci tlakový úbytok. Odstredivý ventilátor typu A sa zvyčajne vyberá, pretože udržuje použiteľný prietok vzduchu pri vyššom statickom tlaku, najmä ak sú potrubia dlhé alebo obsahujú viacero ohybov a filtrov.

Krok 1: Začnite od odporu systému, nie od veľkosti ventilátora

Pred výberom akéhokoľvek zariadenia potrebujete základný odhad statického tlaku. V skutočnej inžinierskej práci väčšina zlyhaní ventilácie pochádza z podhodnotenia odporu a nie z podhodnotenia prúdenia vzduchu. Každé koleno, redukcia, filtračná skrinka a digestor zvyšujú tlakovú stratu. Správne navrhnutý odstredivý ventilátor typu A dokáže kompenzovať tieto straty lepšie ako typy nízkotlakových ventilátorov.

Napríklad v systéme prachu v drevospracujúcej dielni môže dokonca 20–30 metrové potrubie s niekoľkými ohybmi ľahko zdvojnásobiť odpor v porovnaní s pôvodnými odhadmi. V takýchto prípadoch odstredivý ventilátor typu A s dostatočnou tlakovou rezervou zaisťuje, že nasávacie body stále fungujú efektívne, namiesto toho, aby sa oslabovali na konci potrubia.

Krok 2: Prispôsobte charakteristiky ventilátora skutočným prevádzkovým podmienkam

Rôzne prostredia sa správajú odlišne. Prachové systémy sa upchávajú, v kuchynských výfukových systémoch sa hromadí mastnota a striekacie kabíny sú presýtené filtrami. Nie sú to konštantné podmienky – menia sa v priebehu času. To je miesto, kde mnohé systémy zlyhávajú.

Dobre zvolený odstredivý ventilátor typu A je cenený pre svoju stabilnú tlakovú krivku. Namiesto prudkého poklesu pri zvýšení odporu si zachováva predvídateľnejší výkon prúdenia vzduchu. Vďaka tomu je vhodný pre systémy, kde prevádzkové podmienky nie sú stabilné alebo predvídateľné.

V jednom dielenskom kufríku na leštenie kovov fungoval pôvodný systém axiálneho ventilátora prvý deň dobre, ale po troch mesiacoch stratil takmer 40 % sacej kapacity v dôsledku nahromadenia prachu. Po prechode na odstredivý ventilátor typu A zostal prúd vzduchu stabilný aj pri čiastočnom znečistení potrubia, čím sa výrazne znížila frekvencia núdzového čistenia.

Krok 3: Neignorujte dizajn potrubia a rozloženie inštalácie

Ani ten najlepší ventilátor nedokáže opraviť zlý dizajn potrubia. V reálnych projektoch nesprávny priemer potrubia alebo nadmerné ohyby často spôsobujú viac problémov ako samotný ventilátor. Pri inštalácii odstredivého ventilátora typu A inžinieri zvyčajne skontrolujú, či strata tlaku v systéme zodpovedá prevádzkovému rozsahu ventilátora.

Napríklad umiestnenie ventilátora príliš ďaleko od miesta odsávania zvyšuje zbytočný odpor. Naopak, umiestnenie odstredivého ventilátora typu A bližšie k hlavnému výfukovému kanálu znižuje plytvanie energiou a zlepšuje účinnosť systému. Malé zmeny rozloženia môžu niekedy zlepšiť výkon viac ako inovácia na väčší model.

Krok 4: Prípad skutočného projektu – upgrade priemyselného systému zberu prachu

Stredne veľká továreň na kovovýrobu čelila pretrvávajúcemu problému: hromadenie prachu v potrubí a slabé odsávanie na leštiacich staniciach. Pôvodný systém využíval axiálne ventilátory, ktoré boli vybrané len na základe prúdenia vzduchu.

Po úplnom audite systému inžinieri vypočítali, že skutočný statický tlak bol takmer 1,8-krát vyšší ako pôvodná projektovaná hodnota. Riešením bolo nahradiť systém správne dimenzovaným odstredivým ventilátorom typu A, prispôsobeným korigovanej tlakovej krivke.

Po inštalácii:

· Účinnosť zachytávania prachu sa výrazne zlepšila počas prvého týždňa

· Cyklus čistenia kanálov predĺžený z 3 mesiacov na viac ako 10 mesiacov

· Sťažnosti operátorov na polietavý prach výrazne klesli

· Spotreba energie sa stabilizovala namiesto kolísania pri záťaži

Kľúčovým vylepšením nebola len výmena ventilátora – odstredivý ventilátor typu A sa prispôsobil podmienkam skutočného odporu a nie teoretickým číslam prietoku vzduchu.

Krok 5: Realita údržby je súčasťou výberu

Mnoho kupujúcich považuje údržbu za dodatočný nápad, ale v skutočných priemyselných prostrediach priamo ovplyvňuje výkon. Hromadenie prachu na obežných kolesách, usadzovanie mastnoty vo výfukových systémoch a nasýtenie filtra časom znižujú účinnosť.

Odstredivý ventilátor typu A sa zvyčajne ľahšie udržiava v náročných prostrediach, pretože má štrukturálnu toleranciu voči zmenám odporu. Bez pravidelného čistenia a kontroly však aj ten najlepší systém postupne stratí výkon. V praxi je v prašnom alebo kuchynskom prostredí bežný 2–3 mesačný kontrolný cyklus.

Záverečné jedlo so sebou

Výber ventilátora nie je o výbere najvyššieho čísla prietoku vzduchu na papieri. Ide o pochopenie toho, ako sa systém správa v reálnych prevádzkových podmienkach. Dlhé potrubia, zmeny odporu a kontaminácia sú dôležitejšie ako pôvodné katalógové hodnotenia.

Správne zvolený odstredivý ventilátor typu A rieši bolesti hlavy s ventiláciou nie prebitím systému, ale tým, že zostane stabilný pri zmene podmienok. Táto stabilita je to, čo udržuje prúdenie vzduchu konzistentné, znižuje prerušenia údržby a zabraňuje pomalému poklesu výkonu, ktorým v priebehu času trpí väčšina systémov.
