Ako si vybrať teplovzdušný odstredivý ventilátor

6 základných faktorov na výber kvalifikovaného odstredivého ventilátora

1. Potvrďte maximálnu teplotu pracovného vzduchu

Teplotná odolnosť je najvyššou prioritou pre akékoľvek vysokoteplotné odstredivé zariadenie. Bežné štandardné modely zvládajú teplovzdušné médium s teplotou 80 ℃ – 200 ℃, zatiaľ čo výkonné prispôsobené verzie dokážu spoľahlivo zvládnuť sušenie horúceho vzduchu 200 ℃ – 450 ℃ a spalín z pece. Kritickým bodom mnohých používateľov je rozlíšenie okolitej teploty od skutočnej strednej teploty vzduchu. Ak prúdiaci vzduch presiahne 200 ℃, bežné liatinové ventilátory jednoducho nebudú fungovať. V týchto prípadoch je telo z nehrdzavejúcej ocele 304 spárované so vzduchom chladeným držiakom motora nie je možné obchodovať. Častou a nákladnou chybou v dielňach je snaha použiť obyčajný vysokoteplotný dúchadlo ako náhradu za účelový teplovzdušný odstredivý ventilátor.

2. Porovnajte parametre objemu vzduchu a statického tlaku

Objem vzduchu (CFM/m³/h) a statický tlak v potrubí priamo určujú, ako efektívne bude váš ventilátor bežať. Vysokoteplotné odstredivé ventilátory s dozadu zahnutými obežnými kolesami ponúkajú vyšší statický tlak ako ventilátory s axiálnym prietokom, vďaka čomu sú ideálne pre dlhé potrubia a zostavy s viacerými potrubiami. Pre cirkulačné systémy s uzavretým sušiacim tunelom vždy vytvorte 10% bezpečnostnú rezervu na objem vzduchu. V prípade výfukových systémov, ktoré vedú prašné horúce spaliny, pridajte 15 % k vašej požiadavke na statický tlak, aby ste zohľadnili potenciálne upchávky. Profesionálny výber vyžaduje prekrytie krivky odporu systému výkonnostnou krivkou ventilátora, aby sa zaistil prevádzkový bod s najlepšou účinnosťou pre váš teplovzdušný odstredivý ventilátor.

3. Vyberte materiál telesa ventilátora a obežného kolesa· 80℃-180℃ médium: Plášť z uhlíkovej ocele Q235 s obežným kolesom z liateho hliníka. Cenovo výhodná voľba pre dielne na sušenie potravín.

· 180℃-350℃ médium: Telo z nehrdzavejúcej ocele 304 s obežným kolesom zo zliatiny odolnej voči teplu. Ponúka vynikajúcu odolnosť proti oxidácii a tepelnej deformácii.

· Korozívny horúci, vlhký vzduch: Použite konštrukciu z nehrdzavejúcej ocele 316L, aby ste odolali korózii spôsobenej kyselinou a zásadou.

4. Skontrolujte tepelnú izoláciu motora a štruktúru tepelnej izolácie.

Kvalitný vysokoteplotný odstredivý ventilátor musí byť vybavený izolovaným motorom triedy H (dimenzovaný na 180 ℃) a nezávislým vzduchom alebo vodou chladeným tepelným štítom. Toto nastavenie zabraňuje vedeniu tepla z horúceho krytu ventilátora do motora. Rozpočtové ventilátory často preskakujú túto kritickú tepelnú izoláciu, čo vedie k rýchlemu starnutiu cievky a vyhoreniu motora už za tri mesiace nepretržitej prevádzky.

5. Potvrďte inštalačný priestor a prevádzkový režim

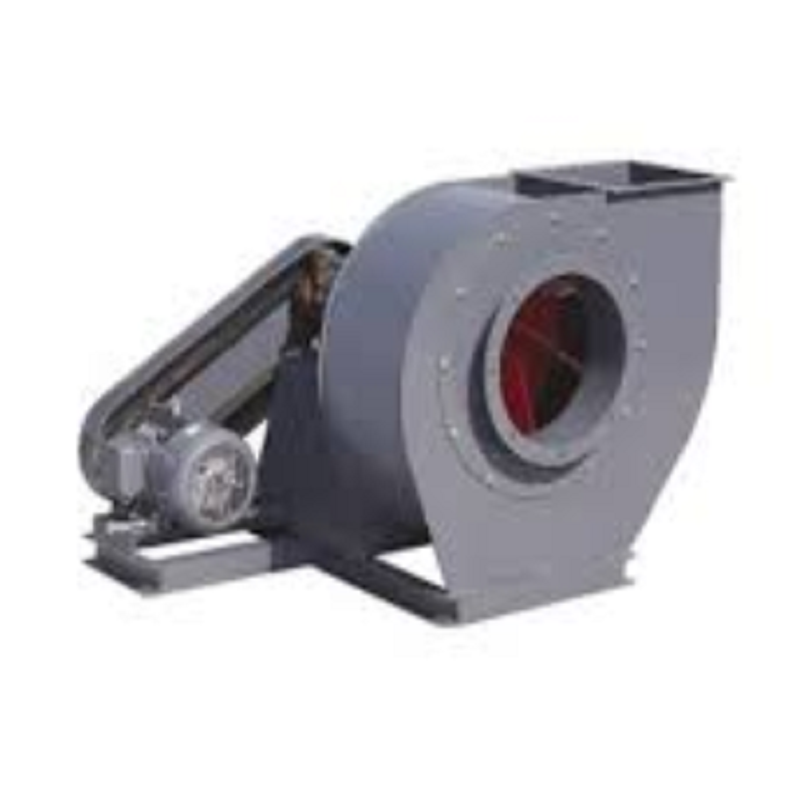

Ventilátory sa dodávajú v dvoch základných konfiguráciách: priamo pripojené a poháňané remeňom. Priamo pripojené modely zaberajú menej miesta a majú menej pohyblivých častí, vďaka čomu sú spoľahlivé pri konštantnej rýchlosti prúdenia horúceho vzduchu. Jednotky poháňané pásom na druhej strane umožňujú plynulé ovládanie rýchlosti, čo je ideálne pre sušiace linky s nastaviteľnou teplotou. Nezabudnite tiež potvrdiť krytie IP (zvyčajne IP54 alebo IP55), aby ste sa uistili, že ventilátor je chránený pred prachom a striekajúcou vodou v prostredí vašej dielne.

6. Spotreba energie a náklady na dlhodobú údržbu.

Konštrukcia obežného kolesa má obrovský vplyv na prevádzkové náklady. Moderné vysokoúčinné obežné kolesá dokážu znížiť spotrebu energie až o 25 % v porovnaní so staršími modelmi. V prípade systémov s nepretržitou prevádzkou sa oplatí investovať do frekvenčného meniča EC. Počiatočné náklady na ventilátor s premenlivou rýchlosťou sa rýchlo vrátia v znížených účtoch za elektrinu a prestojoch na údržbu. Cieľom je vybrať teplovzdušný odstredivý ventilátor, ktorý bude roky spoľahlivý a cenovo výhodný, nielen ten najlacnejší dnes.

Skutočný prevádzkový prípad: Projekt výmeny ventilátora na výrobnej linke na sušenie potravín Pozadie projektu a problém s nesprávnym počiatočným výberom

Závod na sušenie ovocia a zeleniny v Jiangsu prevádzkoval tunel na sušenie horúceho vzduchu s uzavretým okruhom. Teplota média bola 165 ℃, ale namiesto riadne špecifikovaného odstredivého ventilátora používali generický vysokoteplotný ventilátor. Už po dvoch mesiacoch prevádzky sa obežné koleso zdeformovalo vplyvom tepla, čím sa znížila účinnosť obehu o 40 %. Výsledkom boli nerovnomerne vysušené produkty, časté alarmy prehriatia motora a nútené odstávky každých sedem dní z dôvodu údržby. To ochromilo ich výrobnú kapacitu.

Správna výberová schéma

Po analýze podmienok na mieste – dĺžka potrubia, konštantná teplota 165 °C a požadovaný cirkulačný objem 820 m³/h – inžinieri odporučili prispôsobené riešenie. Nainštalovali tepelne izolovaný teplovzdušný odstredivý ventilátor z uhlíkovej ocele s motorom triedy H, spätne zakriveným obežným kolesom zo zliatiny a integrovanou vzduchom chladenou konzolou. Rozhodujúce je, že jednotka bola dimenzovaná tak, aby vyhovovala existujúcej stope, takže závod nemusel upravovať svoju výrobnú linku. Bola to skutočná náhrada typu plug-and-play.

Výsledok prevádzky na mieste

Rozdiel bol okamžitý. Rovnomernosť cirkulácie horúceho vzduchu bola úplne obnovená a chybovosť produktu klesla z 12 % na iba 1,2 %. Nový ventilátor bežal nepretržite 12 mesiacov bez jedinej poruchy alebo vypnutia z dôvodu údržby. Závod ušetril viac ako 18 000 USD ročne na nákladoch na údržbu a znížil straty na produktoch. Tento prípad jasne ukazuje, ako správne prispôsobený teplovzdušný odstredivý ventilátor rieši problémy s nízkou účinnosťou a krátkou životnosťou spôsobené používaním nezhodných ventilátorov v aplikáciách so strednou teplotou.

Bežné chyby pri výbere, ktorým sa treba vyhnúť

1. Zmätené dúchadlá s odstredivými ventilátormi: Dúchadlá sú určené pre malé objemy vzduchu pri vysokom tlaku, zatiaľ čo vysokoteplotné odstredivé ventilátory vynikajú pri presune veľkých objemov horúceho vzduchu. Nie sú zameniteľné.

2. Ignorovanie tepelnej izolácie: Mnoho kupujúcich sa zameriava iba na materiál plášťa a zabúda na tepelný štít motora, čo vedie k predčasnému zlyhaniu.

3. Neberieme do úvahy starnúce systémy: Ak nepridáte dodatočnú rezervu statického tlaku pre staršie, potenciálne upchaté potrubia, budete mať nedostatočné prúdenie vzduchu.

4. Voľba motorov nízkej kvality: Rezanie rohov v triede izolácie motora je spoľahlivý spôsob, ako sa z dlhodobého hľadiska vysporiadať s častými problémami s prehrievaním.

Záverečný záver

Výber správneho vysokoteplotného odstredivého ventilátora nie je len o výbere výkonu alebo veľkosti. Ide o prispôsobenie ventilátora vašim špecifickým podmienkam: teplota média, odpor potrubia, materiály a pracovné prostredie. Štandardné stredoteplotné sušiace linky môžu využívať konvenčné prispôsobené jednotky, zatiaľ čo vysokoteplotné pece alebo korozívne prostredia vyžadujú vysokovýkonné riešenia z nehrdzavejúcej ocele. Ak si nájdete čas na overenie parametrov a výber správneho modelu, maximalizujete životnosť a prevádzkovú efektivitu zariadenia a efektívne znížite dodatočné náklady spojené s výmenou zariadenia a zastavením výroby.
