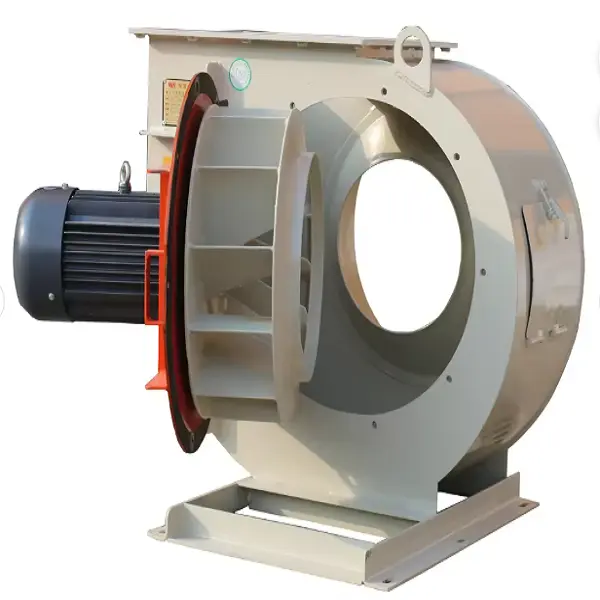

Ako môže ventilátor s indukovaným ťahom stabilizovať váš systém spalín?

Abstraktné

Obsah

Obrys

• Vysvetlite, kde je v rade umiestnený ventilátor s indukovaným ťahom a prečo je dôležitá „stabilita podtlaku“.
• Preložte typické sťažnosti stránok do technických príčin, ktoré môžete skutočne vyriešiť.
• Uveďte kontrolný zoznam veľkosti: aké údaje musíte poskytnúť (a čo by mali potvrdiť dodávatelia).
• Porovnajte bežné možnosti zostavy pre služby v oblasti prachu, korózie, vysokej teploty a odsírenia.
• Zaoberajte sa témami životného cyklu: energia, hluk, vibrácie, náhradné diely a intervaly údržby.
• Zatvorte zoznam akcií pripravených pre kupujúceho a jasný ďalší krok, ako posunúť svoj projekt vpred.

Čo vlastne robí ventilátor s indukovaným ťahom

V mnohých priemyselných systémoch je vaša spalinová cesta reťazou: pec alebo kotol → potrubia → zachytávanie prachu (cyklón, vaky, ESP) → stupeň práčky alebo odsírenia → komín. Práca anVentilátor s indukovaným ťahomje sedieť po prúde aSEMplyn cez tento reťazec, čím sa vytvorí riadený podtlak v protiprúdnych úsekoch.

Keď je tento ventilátor správne vybraný a spárovaný s rozumnými ovládacími prvkami (často frekvenčným meničom), stane sa z neho „dopravného regulátora“ pre celý váš plynový systém. Keď je poddimenzovaný, nadrozmerný alebo nezodpovedá odporu vášho systému, dostanete klasické príznaky: nestabilný ťah, časté alarmy, zapojené zariadenia, vyššie riziko emisií a drahé prestoje.

Bežné body bolesti kupujúcich a ich skryté príčiny

Väčšina projektov nezlyhá, pretože sa ventilátor „netočí“. Zlyhajú, pretože ventilátor je nútený pracovať ďaleko od svojho zamýšľaný pracovný bod – alebo preto, že konštrukcia nezodpovedá plynu, ktorý od neho požadujete.

• "Náš návrh kolíše pri každej zmene výroby."Často je to spôsobené zlým regulačným rozsahom, nesprávnym výberom krivky ventilátora alebo podhodnoteným poklesom tlaku v systéme pri špičkovom prietoku.
• "Obežné koleso sa príliš rýchlo opotrebováva."Typické zaťaženie abrazívnym prachom, vysoká rýchlosť na vstupe lopatky alebo nedostatok separácie proti prúdu, ktorá umožňuje časticiam naraziť priamo na obežné koleso.
• "Vidíme koróziu a náhlu stratu výkonu."Zvyčajne kyslé/alkalické zložky alebo kondenzácia spôsobujúca chemické napadnutie povrchov uhlíkovej ocele.
• "Ventilátor sa stále upcháva v mokrej alebo odsírovacej prevádzke."Usadeniny z vedľajších produktov, lepkavého prachu alebo kondenzátov, ktoré sa hromadia na drsných vnútorných povrchoch.
• "Hluk a vibrácie privádzajú každého do šialenstva."Bežne nerovnováha, rezonancia s podperami potrubia, zlý základ alebo prevádzka príliš blízko k oblastiam rázov/nestability.
• "Náš účet za energiu je vyšší, ako sa očakávalo."Zvyčajne je to znak predimenzovaného statického tlakového rozpätia, neefektívneho prevádzkového bodu alebo zlej stratégie tlmiča.
• "Údržba trvá príliš dlho a produkcia nás nenávidí."Často to súvisí s neprístupným usporiadaním, bez možnosti rýchlej kontroly obežného kolesa alebo s nedostatkom plánovaných náhradných dielov.

Kontrolný zoznam pre výber správnej veľkosti

Ak chcete presný výkon, dodávateľ potrebuje presné vstupy. Tu je zoznam vhodný pre kupujúcich, ktorý zabráni 80 % z problémy s nesprávnym výberom.

1. Rozsah prietoku:minimálny / normálny / maximálny objem plynu (zahrňte budúce rozšírenie, ak je skutočné, nie imaginárne).
2. Rozsah teploty plynu:ustálený stav a vrcholové udalosti; všimnite si všetky rýchle zmeny počas spúšťania/vypínania.
3. Zloženie plynu:korozívne zložky, vlhkosť a či je možná kondenzácia.
4. Zaťaženie prachom a vlastnosti častíc:koncentrácia, abrazivita a či je prach lepkavý alebo vláknitý.
5. Odolnosť systému:pokles tlaku v potrubí + zariadení + komín pri cieľovom prietoku (a ako sa mení pri zaťažení filtrov).
6. Prevádzková filozofia:ovládanie tlmičov vs ovládanie rýchlosti; či potrebujete tesnú stabilitu ťahu.
7. Obmedzenia lokality:pôdorys, limity základov, dostupné napájanie, nadmorská výška, okolitá teplota.
8. Prístup k údržbe:preferované kontrolné body, spôsob zdvíhania a stratégiu náhradných dielov.

Konfiguračná príručka s praktickou porovnávacou tabuľkou

Nie každý ventilátor s indukovaným ťahom by mal byť vyrobený rovnakým spôsobom. Vaše podmienky plynu rozhodujú o materiáloch, ochrane a vnútorných priestoroch geometria, ktorá udržuje výkon stabilný v priebehu času.

Dobrý výrobca vám pomôže zladiť konfiguráciu s vaším skutočným operačným prostredím, nielen s katalógovým štítkom. V mnohých závodoch najlepší výsledok pochádza z kombinovaného prístupu: protiprúdová manipulácia s prachom na zníženie vplyvu obežného kolesa a po prúde materiály/geometria, ktoré tolerujú všetko, čo ešte prejde.

Energia, hluk a spoľahlivosť bez prekvapení

Väčšina kupujúcich sa zameriava na otázku „môže to zasiahnuť prúdenie vzduchu?“ ale väčšie peniaze žijú v tom, čo sa stane po inštalácii: spotreba energie, dodržiavanie hluku, stabilita vibrácií a či nakupujete náhradné diely každý štvrťrok.

• Vyberte si ovládanie, ktoré zodpovedá vašej variabilite:ak sa vaše zaťaženie veľmi mení, regulácia rýchlosti často znižuje plytvanie energiou v porovnaní so samotným škrtením.
• Požadujte realistické prevádzkové okno:chcete stabilnú prevádzku v rámci očakávaného minimálneho až maximálneho rozsahu, nie jediný dokonalý bod, ktorý existuje iba v brožúre.
• Trvajte na rovnováhe a mechanickej integrite:Vibrácie nie sú len „otravné“ – zabíjajú životnosť ložísk a hriadeľa.
• Pozrite sa na hluk ako na systémový problém:výber ventilátora + podmienky vstupu/výstupu + podpery potrubia + tlmiče hluku v prípade potreby.
• Plán pre diely podliehajúce opotrebovaniu:uistite sa, že môžete vymeniť obežné koleso (alebo kľúčové prvky opotrebovania) bez toho, aby sa práca zmenila na niekoľkodňovú odstávku.

Chybám pri inštalácii a uvádzaní do prevádzky, ktorým sa treba vyhnúť

Dokonca aj správny ventilátor s indukovaným ťahom môže fungovať zle, ak inštalácia ignoruje základy prúdenia vzduchu. Toto sú tri chyby, ktoré vytvárajú najdrahšie spätné volania.

1. Zlé vstupné podmienky:tesné kolená alebo náhle prechody priamo na vstupe môžu spôsobiť nerovnomerný prietok, vibrácie a stratu účinnosti.
2. Slabý základ alebo nesprávne zarovnanie:ak sa základňa ohne, vibrácie sa časom zvýšia a životnosť ložiska sa zrúti.
3. Žiadny plán skutočných kontrol pri uvedení do prevádzky:neoverenie prietoku vzduchu, tlaku, vibrácií a zaťaženia motora vo viacerých prevádzkových bodoch.

Plánovanie údržby, ktoré chráni dobu prevádzky

Kupujúci zvyčajne neznášajú údržbu – nenávidia prekvapivú údržbu. Jednoduchý, predvídateľný plán znižuje prestoje a predlžuje životnosť ventilátora.

Ak je váš plyn abrazívny alebo náchylný na usadeniny, váš plán údržby by mal zahŕňať „ľahké výhry“ vo fáze návrhu: revízne dvierka, bezpečné zdvíhacie body a diely, ktoré možno vymeniť bez demontáže polovice potrubia.

Čo môžete očakávať od schopného výrobcu

V tomto bode sa otázka stáva menej o „fanúšik verzus fanúšik“ a viac o „výsledku projektu“. Výrobca by vás mal vedieť previesť výberom, overovaním a plánovaním dlhodobého servisu.

Hebei Ketong Environmental Protection Equipment Co., Ltd.podporuje projekty priemyselného ťahu a vetrania kde skutočnou požiadavkou je stabilný podtlak v drsných podmienkach plynu – vysoká teplota, prach, korozívne zložky, a vklady na línii liečby. V podmienkach kupujúceho to znamená:

• Zhoda konfigurácie:výber materiálov a smer vnútorného návrhu na základe chémie plynov a zaťaženia tuhými látkami.
• Prispôsobenie parametrov:zosúladenie prietoku/tlaku s vaším skutočným reťazcom zariadení namiesto všeobecných štítkov.
• Verifikácia myslenia:potvrdenie pracovných bodov v celom rozsahu, v ktorom budete skutočne pôsobiť.
• Praktickosť servisu:navrhovanie na kontrolu, čistenie a výmenu opotrebovaných dielov bez predĺžených prestojov.

FAQ

1) Kde by mal byť nainštalovaný ventilátor s indukovaným ťahom?
Typicky za hlavným procesom a mnohými stupňami úpravy, takže môže ťahať plyn cez systém a udržiavať protiprúdové časti pod negatívnym tlakom. Presná poloha závisí od teploty, prachu a od toho, či mokré ošetrenie spôsobuje usadeniny.

2) Aké údaje potrebujem poskytnúť pre presný výber?
Rozsah prietoku, teplotný rozsah, zloženie plynu, riziko vlhkosti/kondenzácie, zaťaženie prachom a celkový pokles tlaku v systéme (vrátane toho, ako sa mení pri zaťažení filtrov). Bez nich je „výber“ hádanie.

3) Ako znížim opotrebovanie obežného kolesa v prašnej prevádzke?
Ak je to možné, začnite so separáciou proti prúdu, potom použite smer zostavenia zameraný na opotrebovanie (materiály, stratégia ochrany a geometria, ktorá znižuje priamy dopad častíc). Zabráňte tiež deformácii vstupného toku, ktorá vrhá častice do lopatiek.

4) Prečo sa mi po pridaní mokrej úpravy alebo odsírenia upchá ventilátor?
Usadeniny sa tvoria, keď sa na vnútorných povrchoch zhromažďujú lepkavé vedľajšie produkty alebo kondenzáty. Hladšia vnútorná dráha toku, opatrenia proti priľnutiu a ľahký prístup k čisteniu sú v týchto linkách často nevyhnutné.

5) Je predimenzovanie bezpečnejšie?
Nie vždy. Predimenzovanie môže zvýšiť náklady na energiu, zvýšiť hlučnosť a zatlačiť pracovný bod do nestabilnej oblasti pre váš skutočný systém. „Bezpečné“ pochádza zo správneho pokrytia prevádzkových bodov a stabilného kontrolného rozsahu.

Záver

Dobre zvolenýVentilátor s indukovaným ťahomnie je len súčasťou rotujúceho zariadenia – je to stabilizátor celého vášho tela spalinový reťazec. Keď je výber riadený skutočným prietokom, skutočným poklesom tlaku, skutočným prašným správaním a skutočným rizikom kondenzácie, získate predvídateľný návrh, menej problémov, nižšie náklady na životný cyklus a čistejšie pracovisko.
